พื้นที่โครงการ

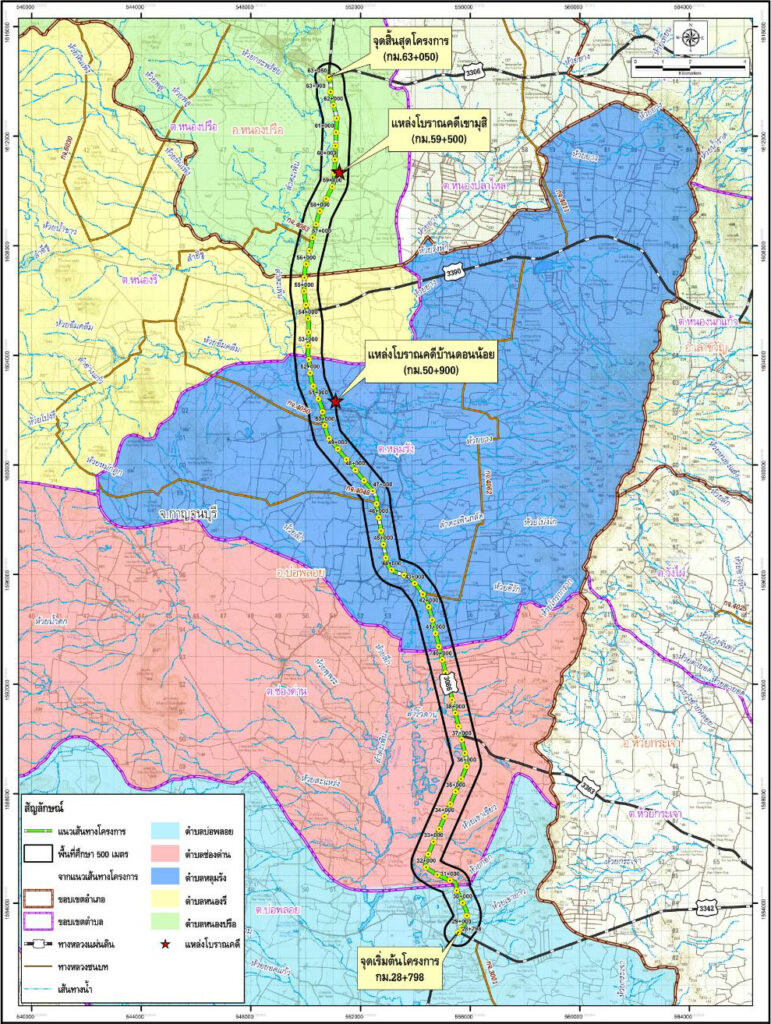

แนวเส้นทางโครงการมีจุดเริ่มต้นโครงการบริเวณ ต.บ่อพลอย อ.บ่อพลอย บนทางหลวงหมายเลข 3086 ประมาณ กม.28+798 บริเวณทางแยกบ่อพลอย (ตัดทางหลวงหมายเลข 3342) และมีจุดสิ้นสุดโครงการ บริเวณ ต.หนองปรือ อ.หนองปรือ จังหวัดกาญจนบุรี ประมาณ กม.63+050  เป็นแนวเส้นทางแนวเหนือใต้ ระยะทางรวมโดยประมาณ 34.3  กิโลเมตร

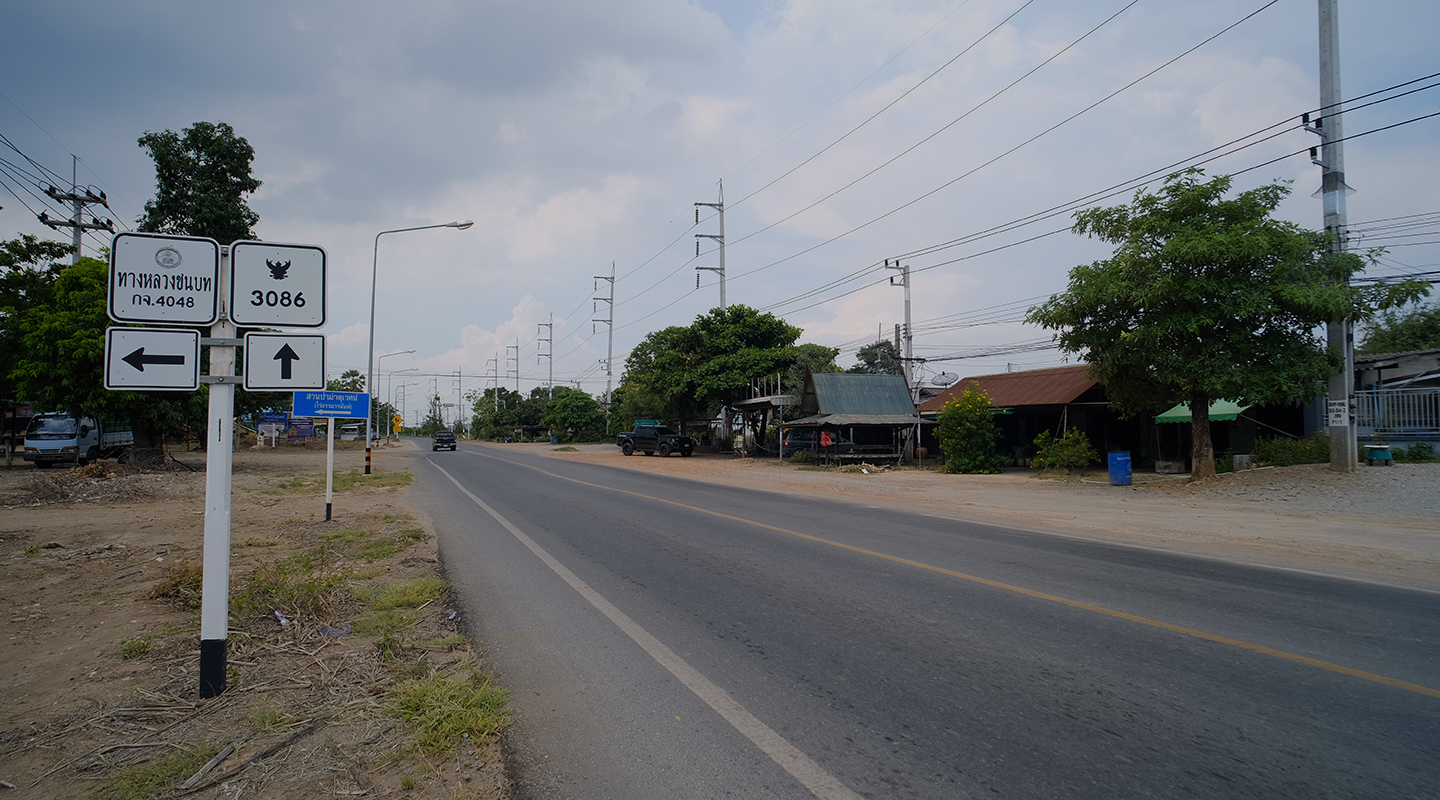

ปัจจุบันถนนทั่วไปมีขนาดตั้งแต่ 2-8 ช่องจราจรประกอบด้วย ถนนช่วงนอกชุมชนมีขนาด 2 ช่องจราจร ถนนช่วงเขตชุมชนมีขนาด 4-8 ช่องจราจร โดยสภาพพื้นที่ตามแนวเส้นทางโครงการ มีลักษณะเป็นที่ราบ  และพื้นที่สองข้างทางส่วนใหญ่เป็นพื้นที่เกษตรกรรม สลับกับพื้นที่ชุมชน ข้ามคลองลำเพิน ที่ กม.42+663.00 และ กม.50+469.50

แนวคิดรูปแบบถนนของโครงการเบื้องต้น (การขยายถนน)

ที่ปรึกษาจะพิจารณารูปแบบที่เหมาะสมในการปรับปรุงแนวเส้นทางของโครงการให้สอดคล้องกับสภาพปัจจุบัน และการพัฒนาในอนาคต ซึ่งเบื้องต้นมีแนวคิดในการกำหนดรูปแบบการปรับปรุงแนวเส้นทาง 2 รูปแบบ โดยก่อสร้างบนเขตทางเดิม 40 เมตร

ถนนโครงการช่วงนอกชุมชน

เป็นถนนขนาด 4 ช่องจราจร มีความกว้างช่องจราจร ช่องละ 3.50 เมตร ไหล่ทางด้านนอกกว้าง 2.50 เมตร และมีเกาะกลาง โดยจะพิจารณาเกาะกลาง 3 รูปแบบ ได้แก่ เกาะกลางแบบยก (Raised Median)  เกาะกลางแบบร่อง (Depressed Median) และ เกาะกลางกำแพงคอนกรีต (Barrier Median)

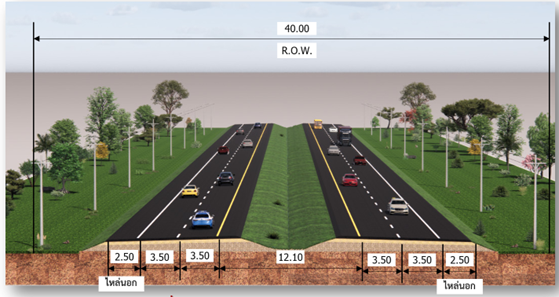

รูปแบบที่ 1 เกาะกลางแบบร่อง (Depressed Median)

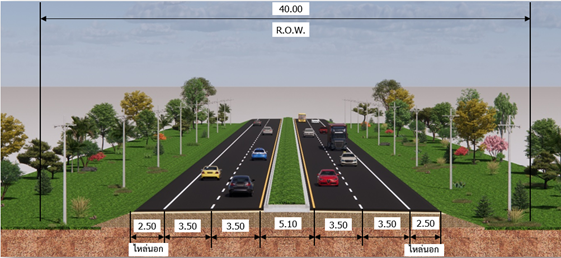

รูปแบบที่ 2 เกาะกลางแบบยก (Raised Median)

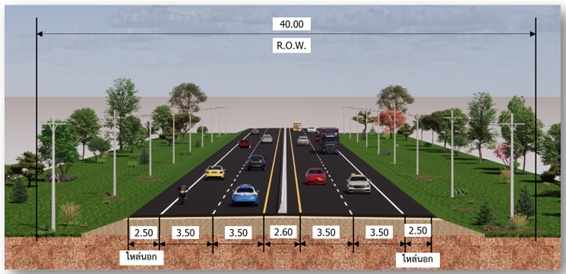

รูปแบบที่ 3 เกาะกลางกำแพงคอนกรีต (Barrier Median)

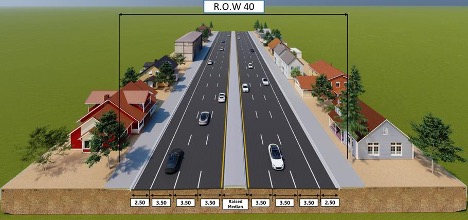

ถนนโครงการช่วงพื้นที่ชุมชน

ถนนขนาด 6-8 ช่องจราจร มีความกว้างช่องจราจรช่องละ 3.5 เมตร มีเกาะกลาง พร้อมทั้งก่อสร้างทางเท้า
